Forrasztó JIG-ek, összeszerelő készülékek és router keretek
A forrasztókeretek mellett a gyártósorok másik nagy szerszámcsoportját a készülékek – JIG-ek – adják. Ezek tartják a helyén az alkatrészt a kézi forrasztás, az összeszerelés, a csavarozás vagy a tesztelés alatt, és biztosítják, hogy minden darab ugyanúgy készüljön el.
Egyedi készülékeket tervezünk és gyártunk: egyszerű alátámasztó fészektől a több szintes, pneumatikus működtetésű állomásokig.
Kézi forrasztó JIG-ek
A kézi forrasztó JIG a NYÁK-ot vízszintesen, feszültségmentesen tartja, miközben az operátor beforrasztja a hátralévő alkatrészeket. A panel alsó oldalát rugós támasztócsapok vagy marású fészek támasztja meg, hogy a nyomás ne hajlítsa meg a nyomtatott áramkört.
- Kontúrkövető fészek a beültetett alkatrészek kihagyásával
- Rugós támasztócsapok az érzékeny területek védelmére
- ESD-biztos anyagok, ahol az elektrosztatikus védelem követelmény
- Több panel egyidejű befogása, ha a munkahely elrendezése ezt kívánja
Összeszerelő és csavarozó készülékek
Az összeszerelő készülék az alkatrészeket egymáshoz képest pozicionálja, hogy a szerelés sorrendje és a végeredmény minden darabnál azonos legyen. Alumínium profilvázra építjük, így a készülék később bővíthető és a munkahelyhez igazítható.
Igény szerint gyorsszorítókkal, pneumatikus munkahengerekkel, elfordítható vagy dönthető befogással, illetve érzékelőkkel kiegészített kivitelben készítjük. A több szintes állomások esetén a kezelési magasságot és az operátor munkakörnyezetét is figyelembe vesszük a tervezésnél.

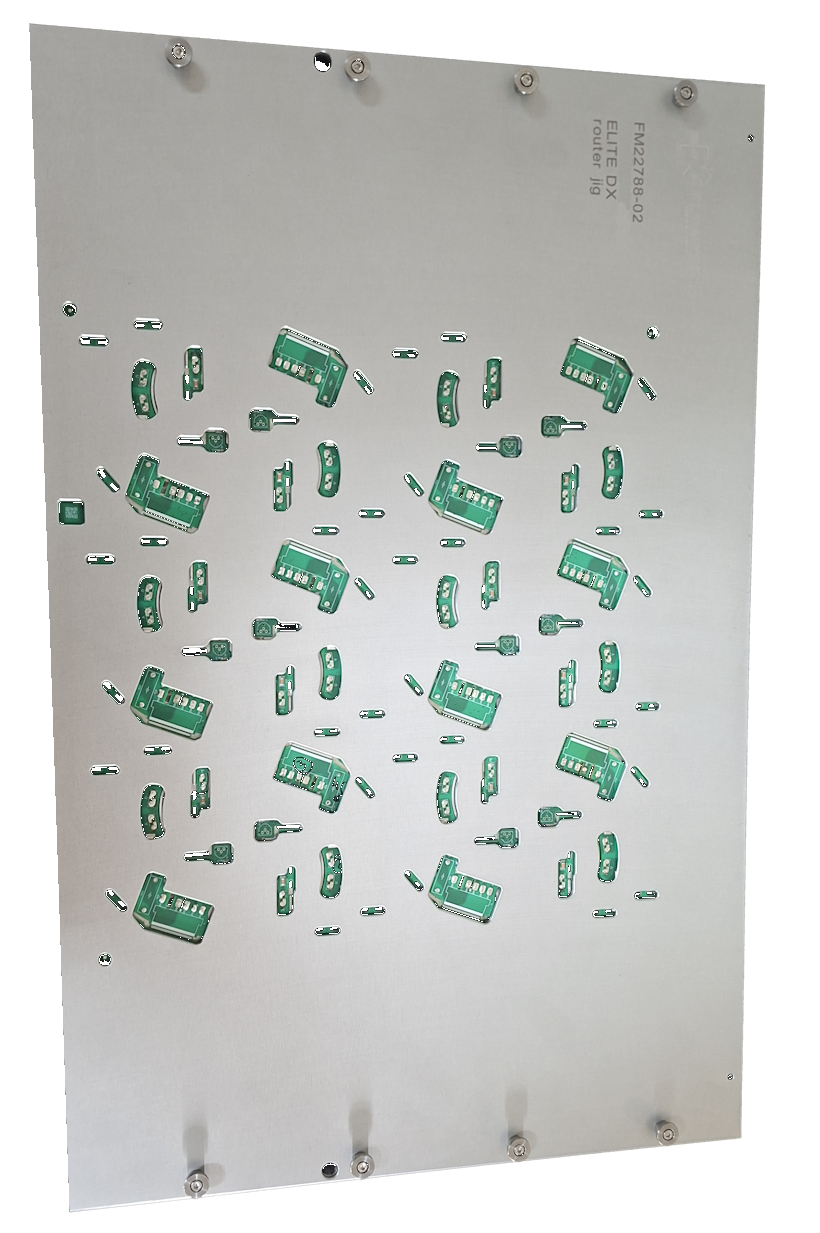

Router keretek
A router keret a panel szétválasztásánál, a marásos daraboláskor tartja meg a NYÁK-ot. Feladata, hogy a megmunkálás közben ne mozduljon el a panel, és a leválasztott darabok is a helyükön maradjanak, amíg az operátor ki nem veszi őket.
A keretet a marógép befogásához és a panel kontúrjához igazítva tervezzük, a leszorítás módját pedig a panel merevségéhez és a beültetettség mértékéhez választjuk meg.
Alátámasztások és nyomtatósablon szerszámok
A nyomtatósablonos (stencil) gyártásnál az alátámasztás minősége közvetlenül a paszta felhordás minőségét határozza meg. Alumínium és kompozit alátámasztó blokkokat gyártunk 3D marású kontúrfészkekkel, igény szerint vákuumcsatornákkal.
A blokkokat a panel alsó oldalának geometriájából modellezzük, hogy a már beültetett alkatrészek helyet kapjanak, a panel viszont teljes felületén megtámasztott maradjon.
Alkalmazott alapanyagok
Az adatlapok letölthetők:
Gyakori kérdések
ESD-biztos készüléket is tudnak gyártani?
Igen. Ahol az elektrosztatikus védelem követelmény, ESD tulajdonságú alapanyagokat használunk – például Docacetal ESD (POM-C) –, és a fém elemek földelését is megoldjuk. Kérjük, az ajánlatkérésben jelezze az ESD elvárást.
Van lehetőség pneumatikus működtetésre?
Van. Pneumatikus munkahengerekkel, kétkezes indítással és érzékelőkkel is készítünk készülékeket. A pneumatika bekötéséhez a rendelkezésre álló levegőellátás paramétereit kérjük megadni.
Mi kell egy készülék ajánlatához?
A termék 3D modellje vagy rajza, a szerelési művelet leírása, valamint a munkahely adatai (asztalmagasság, elérhető levegő, ESD követelmény). Ha van már hasonló készülékük, annak fotója is sokat segít.
